一、現狀分析

環網柜作為非常重要的電氣設備，絕緣塞長期處于大電流工作狀態中。電纜接頭因表面氧化、腐蝕、緊固螺栓松動等因素造成接觸電阻增大，接觸面老化或絕緣層損傷等會引起接頭處溫度升高，再加上處理故障、技改、定檢、停電檢修等工作需要對環網柜進行停送電操作，從而嚴重影響了設備使用壽命，這會導致發熱等現象，極易引發故障。并且這種變化是從輕微到嚴重發展的，長期如此會加速設備線路等的老化，引起設備的絕緣性能下降，嚴重的還能觸發電弧短路，引起重大的電力事故。

如果能在發展階段提前監測到，將會避免事故的發生。因此對環網柜關鍵部位溫度進行實時監測預警尤為重要，可以提前發現和排除安全隱患，保障電氣設備的安全運行及提高運維人員的檢修效率，同時降低運維成本。

二、特點優勢

（1）光纖本身具有電磁絕緣性，不受電磁干擾

（2）無源實時監測

（3）體積小，重量輕

（4）靈敏度高，使用壽命長

（5）數據可實時回傳后臺，實現在線監測，減少運維成本

（6）定制絕緣塞，澆筑式光纖測溫

三、具體方案

3.1安裝方案

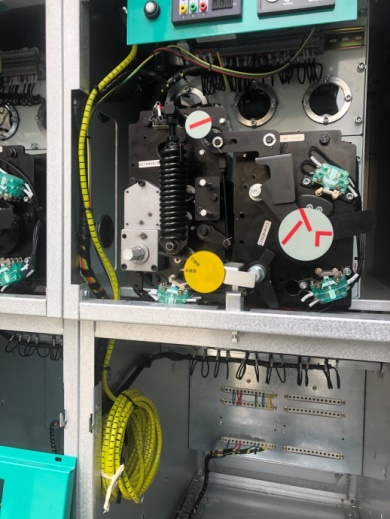

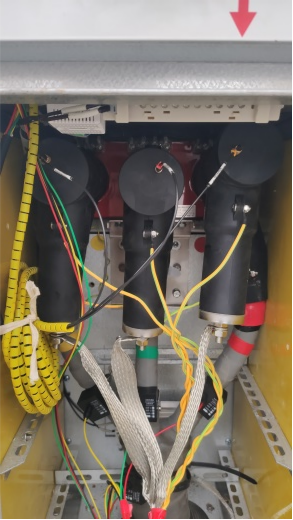

如圖所示，環網柜熒光光纖測溫系統由測溫主機、轉接光纖、定制絕緣塞（通過特殊工藝定制，澆筑嵌件光纖）， 可替換原有絕緣塞，安裝方便，嵌件光纖更接近發熱點，測溫更準確。

3.2后臺監控

（1）和其光電HQ-TDMS后臺監控系統

和其光電自主研發的后臺監控系統，具有數據解析、存儲、并利用曲線、圖表和矢量圖等方式進行數據展示和分析。為便于用戶使用，在上述基本功能之外，該軟件還具備設備管理、用戶管理和參數設置等功能。

（2）可接入綜自監控系統

設備支持MODBUS協議，開放溫度點表，可接入后臺綜自系統。
